精机产品・产业报告:NSK直线导轨微型LH系列

特点

NSK直线导轨微型LH系列
近年信息产业的崛起,使半导体和液晶制造设备所使用的直线导轨的数量急剧增加。
这些半导体和液晶制造工程中特别是组装、搬送等装置中大量地使用微型型号的直线导轨。
在此介绍完整继承LH系列特点的NSK直线导轨微型LH系列。

1. 自动调心性强

与旋转轴承的DF组合同样,接触线在内测力矩刚度变弱,所以调心性变强。
由此,增加了安装误差的吸收能力。

自动调心性强

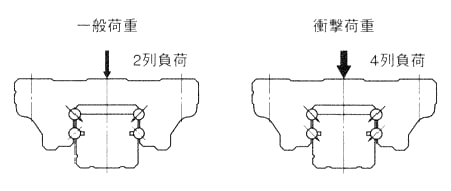

2. 抗冲击能力强

下侧滚珠沟槽位哥特式圆弧形状,由于沟槽的圆弧中心存在偏移,通常为2点接触,当类似于冲击载荷的高负载作用于上方时,通常没有接触的面将承受负载。

抗冲击能力强

3. 高耐蚀性

将耐蚀性高的马氏体系钢材作为标准材料,因此具有高耐蚀性。

4. 免维护

可安装润滑单元NSK K1,可实现长期免维护。

免维护

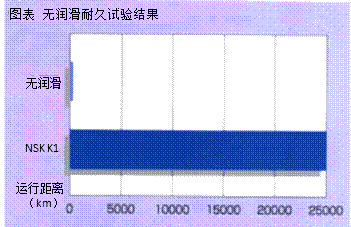

直线导轨”NSK K1”性能比较耐久试验

相对于无润滑状态下达到79km时就无法继续运转, 仅使用NSK K1润滑即可实现超过25000km仍能继续运转。
