1. 前言

NSK从1985年开始发售商品名称定为“大扭矩马达”的能够直接驱动负载的直驱马达(以下简称DD马达) 【参考文献1),2),3)】。DD马达去除了[伺服马达+减速器]或机械式特征所导致的滞后或背隙。采用轴承内藏的形式,作为驱动直接承载,没有必要设计附加的支撑结构,是一种为小型化和节省空间的装置作出了贡献的传动装置。
开发之始,DD马达主要关注在产业机器人的直接驱动上,之后,作为FA用的直驱马达被逐渐实用化,现在,以半导体及液晶装置、CD/DVD制造装置为开端,组装设备、检查设备等的引导,作为搬送机构被越来越广泛的使用【 参考文献4)】,作为FA用的传动装置的认知度也在逐步提高。
随着被使用的领域扩大,导向作用根据对象产品的细微化,要求高精度的定位,还有,搬送用途,从生产率提高上,也要求更高速的定位。
本稿,主要对作为永久磁铁形同期马达的新开发大扭矩PS系列进行说明,着重介绍实现马达技术和高速定位的新控制方法,其次介绍对应用这些技术的开发产品的特长。

2. 大扭矩马达的开发动向

2.1. 永久磁铁型同步马达的开发

2.1.1. VR型马达和永久磁铁型同步马达的比较

以前的大扭矩马达的力矩发生原理,采用小齿凸极结构的磁阻变化而产生力矩的VR型(可变磁阻型)。通过不使用磁铁,增加小齿数,更容易实现多极化,可在低速时得到高力矩。另一方面,转子和加工状态的间隙是通过实施磨削加工产生,需要0.1mm左右的间隙管理。 VR型马达由于绕组的电感变得大,在驱动频率变高的高速阶段,根据电机绕组电流的响应迟滞,力矩有减少的倾向。

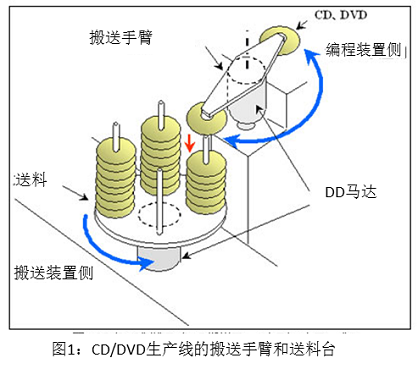

图1是一般的CD/DVD的制造生产线上的搬送装置。

図1 CD/DVD生产线的搬送手臂和送料台

磁盘的送料台和程序装置方面之间,由进行磁盘传送的搬送手臂构成。搬送,送料并不会增加CD/DVD的附加价值,因此,此工序的搬送时间要求极力缩短。特别是搬送手臂在搬送的角度大(180度以上)的情况下,为了尽可能缩短搬送时间,必须提高马达的最大转速,还有,也要尽可能抑制搬送需要的空间。因此,由于DD马达必须小型化和高速化,以前的VR型马达就有一定的对应界限。
另外,永久磁铁中稀土类Nd2Fe14B磁铁(钕磁铁)能级高(约320~440 kJ/m3),最近因为价格低在一般马达中逐渐被广泛使用【参考文献5)】。
根据以上的这种情况,开发出了可高速回转的永久磁铁型同步大扭矩马达。

2.1.2. 最合适磁极形状的设计

针对马达的设计,为了实现力矩脉冲、齿槽效应力矩的高精度定位,在马达核心添加磁通密度分布的解析,逐步改进设计。
通过使用有限元法(FEM)进行磁场分析,在实机中得到了验证。

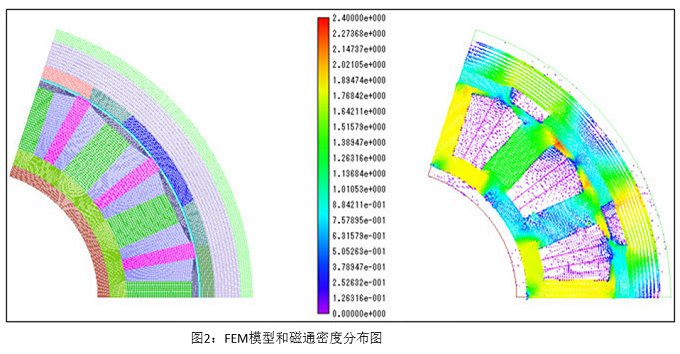

为确认大多数参数的影响,构筑一个可能实施自动解析的系统,该系统从做出一个主要尺寸和各部件的表格开始,再做成FEM模型,然后到输入条件并实行解析,来提高设计的效率。自动生成的FEM模型的磁通密度分布图如图2所示。

图2 FEM模型和磁通密度分布图

2.1.3. 马达的输出特性

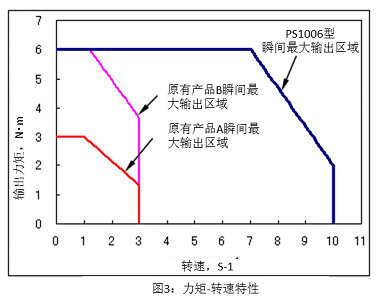

PS1006的摩擦力矩-转速特性(N-T特性曲线)如图3所示。

图3 力矩-转速特性

与原有产品A和B进行比较,最大输出力矩增大2倍,同时,高速范围内的摩擦力矩特性有了大幅的改善。

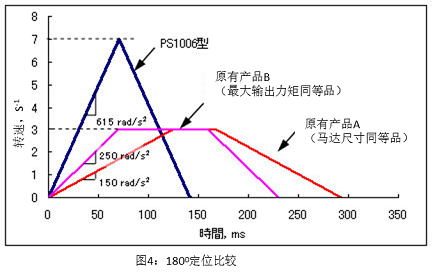

图4所示为重量较轻的物体(负载惯量:0.007 kgm2)在180°定位操作时,与定位时间进行比较的结果。

图4 180°定位比较

以前产品的最高转速大约是3s-1。PS1006系列的最高回转速度是10s-1,在原有产品A的约50%时间内即可完成定位。
为实现高速定位,就必须提高最高回转速度以及实现马达的高力矩化。

2.2. 开发新的控制方式

以缩短定位时间为目的,NSK针对PM型直线马达的控制方式,正在开发一种新的控制方式【参考文献6),7)】。由于廉价且性能高的CPμ的普及,适用于高速运算处理的新的控制方式变得越来越容易,所以在大扭矩马达中引用了这种新的控制方式。
缩短定位时间有必要做到以下几点:
  • (1) 马达转速的高速化
  • (2) 马达在运行过程中,提高马达对位置指令的实际的跟踪特性。
  • (3) 加快位置指令结束后的整定时间。
第(1)点可以通过永久磁铁型马达实现,第(2)(3)点可以通过控制技术实现。

2.2.1. 高跟踪控制

为了实现在短时间内完成整合,要尽可能的减小马达在回转过程中的跟踪误差。因此,此次开发通过补偿对定位动作指令的相位延迟,采用了改善响应能力的高跟踪控制系统。
根据反馈控制使控制对象更稳定,一般在高频领域存在相位延迟。
考虑到要进行高速定位动作,需要从目标值及位置指令开始到控制输出(马达的回转角度)都能延迟。假设在反馈控制系统前,能够通过拥有与之相反的特性的前馈控制器来进行补偿,从目标值到输出的传导特性即是“1”,就能够实现按照指令进行定位。

存在运用 这种考虑方法的零相位差的跟踪控制器(ZPETC) 【参考文献8)】。
因反馈控制而得到稳定化的控制对象的离散时间模型 如下所示。

但是,

这时,ZPETC的输出μ(k)由下式得到。
但是,

位置控制循环以及速度控制循环按照一定比例进行控制,得到适用于稳定化的大扭矩马达,如下所示。
根据公式(7),闭式循环系统的输入值的作成,需要2个取样调查地址的指令情报。此处的K、a0~a3是由马达的负载惯量或各个控制环的增益及定常数决定的。一般,这种这些没有因果关系的特性是实现不了的。但是,如果有位置指令脉冲发生功能,能够事前在驱动单元内部获得指令信息的话就有可能实现。
进行上述的前馈补偿,从目标位置指令值到马达的旋转角度的传递函数,理想情况下,具有以下的零相位响应特性。
此处,决定上述常数k,a0~a3时使用的负荷惯性偏转力矩值与实际值存在偏差,因模型化误差的影响无法得到零相位特性。因此,通过适用于以下说明的干扰,进行自适应性保证,使模型化误差的影响减少。
根据预测前反馈控制,从马达的位置指令到马达的旋转角度的频率特性,到奈奎斯特频率附近理想条件下取1。然而,为提高马达的跟踪性能,没有必要将控制频带提高到奈奎斯特频率附近。如将控制频带提高到奈奎斯特频率附近,在高频区的指令的量化误差将产生不良的影响。因此,只能除去高频分量,而且没有相位延迟,采用零相位过滤器,对预测前反馈的相位特性不产生影响的条件下,过滤过剩的频率成分。

2.2.2. 干扰探测器

以前的P-PI方式9) ,通过定位控制循环进行比例控制,速率控制循环进行比例控制和积分控制,把由摩擦等干扰产生的定态误差化作为0。如果使用积分控制,为提高积分增益,需要同时把比例控制的增益也提高。因为如果不能充分地提高比例增益,积分增益的上限必然会受到限制,无法满足期望的抑制干扰特性,控制性能的退化和整合时间的缩短也存在对应界限。

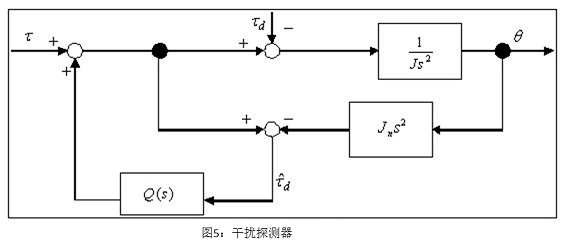

为此,本开发为了提高抑制干扰特性,采用了干扰探测器(如图5)。

图5 干扰探测器

这样就可以从力矩命令τ 和位置输出θ推测出力矩对马达的干扰 ,通过低通滤波器Q(s)进行前馈补偿,来抵消干扰的影响的控制方式。
此时,位置输出θ通过以下传递函数表示。

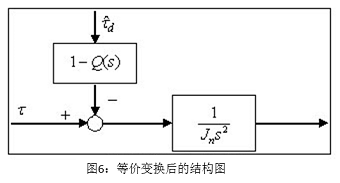

图6是图5通过等价变换而得的结构图。

图6 等价变换后的结构图

图6所示,可以通过这种构造进行抑制低通滤波器Q(s)的滤波频率外的干扰影响。
如果在用干扰探测器时,根据在速率控制循环的增益受到规定的积分控制方式进行比较,构成对干扰控制更强的系统,能实现更快的整定。

2.3. 定位性能试验的结果

2.3.1. 高速定位试验

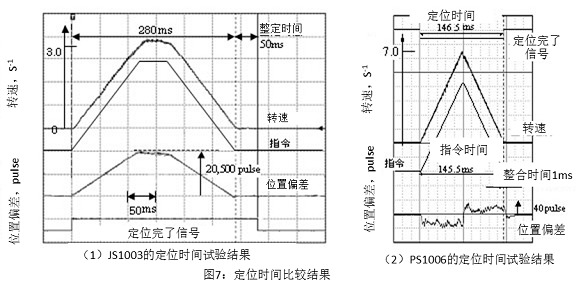

图7是相同尺寸的新旧大扭矩马达的定位性能对比的试验结果。

图7 定位时间比较结果

原产品A为大扭矩马JS1003,新的大扭矩马为PS1006。 针对180°的定位动作,JS1003的定位时间是330ms,PS1006是146.5ms,是原产品A的1/2以下。同时,相比新开发出的高跟踪特性控制方式,运行时的跟踪偏差量PS1006大约为40脉冲(从与原产品同样的位置传感器分辨率614400点数/rev换算而来的情况),约是原来方式的1/500,实现了非常小的偏差量的高跟踪性。
另外,整合时间也由原产品的50ms大幅缩短到了PS1006的1ms。

2.3.2. 高精度定位(断续进给定位)试验

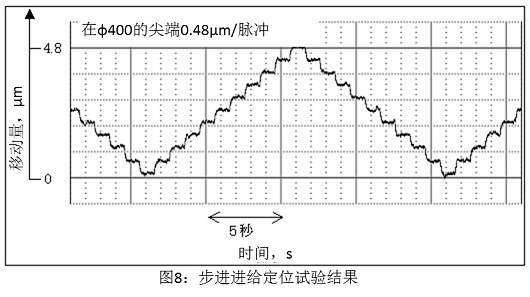

PS系列的马达位置检测分辨率是2,621,440脉冲。图8所示为1脉冲对应的断续进给定位的试验结果。

图8 步进进给定位试验结果

在每1秒的时间内进行1脉冲定位,先按照顺时针方向回转,之后,在同一条件下按照逆时针方向回转,如此进行重复动作,共计10脉冲。测量数据是从马达中心200mm的位置通过间隙传感器测量的。
对2,621,440脉冲中的1脉冲的移动进行确认,能获得高精度的定位。

2.3.3. 低刚度承载时的定位试验

马达和负载作用在很细的轴上时,或者是刚度低的悬臂负载作用的情况时,马达因共振点的影响产生振动,越是在刚度高的负载作用的场合,越是不能过高设定增益。
在这种情况下,按照以下方法进行对应。

  • ① 在马达输出轴附近安装惰轮圆盘,将共振点将反共振点侧移动,从而减小共振的影响。这种情况下根据直接驱动的惰轮圆盘来提高伺服增益,使提高定位的稳定性成为可能。
  • ② 用陷波滤波器等的差动装置,改善受控系统的特性,降低谐振点的增益。

此处,通过安装在悬臂上的花键,介绍相对于悬臂的定位试验结果。

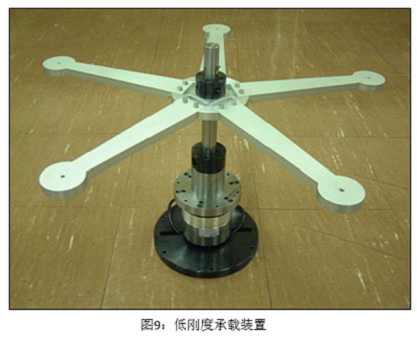

图9 低刚度承载装置

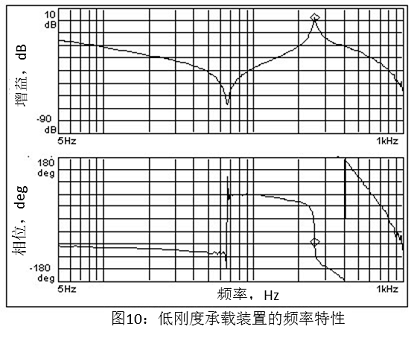

试验装置的频谱特性(如图10)中的反共振点为68Hz,而该装置的共振点为260Hz。

图10 低刚度承载装置的频率特性

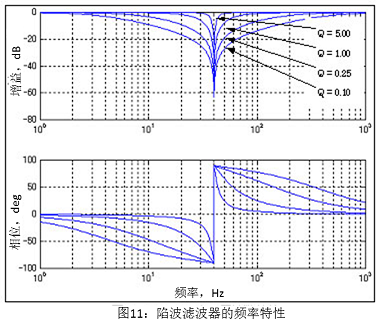

以前的陷波滤波器把消除频带的尖锐度Q值固定,不过此次,为与适用的负荷特性相匹配,条件参数可以随意设定,进行最优化的调整(如图11)。

图11 陷波滤波器的频率特性

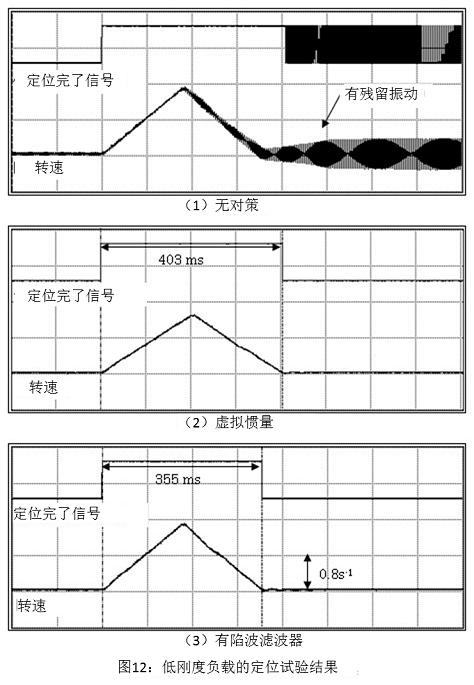

图12中的(1)、 (2)、 (3)分别是无任何其他对策,采用惰轮圆盘以及采用陷波滤波器时,在 90°定位试验下的试验结果。

图12 低刚度负载的定位试验结果

图(1)没有任何对策时,因共振频率的影响,定位无法完成并会存在残留的振动。图(2)安装惰轮圆盘时,在通过陷波滤波器降低共振点的增益的条件下,任何位置都几乎没有振动残留并且能够完成定位。图(3)在采用陷波滤波器进行补偿的条件下,与安装惰轮圆盘时相比,因转动惯量的影响,能够提高设定的加减速度,进而实现缩短定位时间。

3. 大扭矩马达的特点

3.1.PS系列DD马达的特点

大扭矩马达PS系列(如图13)有以下特点。

图13 大扭矩马达TMPS系列
  • ① 可缩短定位时间
    最高转速从原来的3s -1提高到10s-1。运行到目标位置的整合时间缩短到原来的1/5以下。
  • ② 马达的小型化・高扭矩化
    使用高能量积的永久磁铁,并采用最优化的设计,使单位面积的推力(推力密度)提高到了原来的马达的2倍。因此,得以实现马达的小型化及高扭矩化。
  • ③ 搭载小型・高精度的绝对位置检测器
    采用与原机型相同的耐环境性好的分相器。通过磁极构造的最优化设计,与原产品相比减小了2/3,检测精度达到了90秒(1秒 = 1度 / 3600)。
  • ④ 驱动单元的小型化
    通过采用专用模块,与过去相比实现了65%的小型化。

3.2.PN系列DD马达的特点

大扭矩马达PN系列(如图14)有以下特点。

图14 大扭矩马达TMPN系列
  • ① 通过独特的内部构造实现薄型化和高刚度
    与本公司原产品相比实现了最大32%的薄型化(125mm ⇒ 85mm),抗弯刚度提高了25%,为装置的小型化和轻量化作出了贡献。
  • ② 通过高转矩可缩短定位时间
    与本公司原产品相比,转矩最大可提高50%(120Nm ⇒ 180Nm),因此使缩短定位时间成为可能。另外,通过最优化的绕组设计可实现较低发热下进行驱动。

另外,PN系列附带刹车装置(如图15),还有以下特点。

图15 大扭矩马达TMPN系列(附带刹车装置)
  • ① 反运行刹车的采用对安全性作出的贡献
    突然断电时,安装有反运行型的刹车装置能防止误回转。特别是安装在墙壁上承受不平衡负载的马达,能够保证其安全性。
  • ② 无齿隙的刹车装置的采用对生产性作出了贡献
    采用在刹车动作中没有延迟等的无齿隙刹车装置,通过在加工或组装过程中进行刹车动作,保证即使在受到外力的条件下也能保持在正确的位置。因此,实现了高精度的加工或者是品质的稳定性。

3.3.PNZ系列DD马达的特点

大扭矩马达PNZ系列(如图16)有以下特点。

图16 大扭矩马达TMPNZ系列
  • ① 世界首次适用于IEC规格的防尘・防水等级IP66M※1,※2
    采用最适合DD马达特有的保护机构,可以防止高压喷射水的侵入。由此,可适用于IEC(国际电气基准会议)规格中所规定的保护等级IP66M ※1
  • ② 世界范围内最薄最小型化的防尘・防水型DD马达。
    通过大扭矩马达的高精度・大扭矩化技术以及信赖性高的薄型密封技术的融合,实现了适用于IP66M的世界最薄最小型化的(体积/扭矩)DD马达(如图17)。

※1 实现了国际电气标准会议(IEC)中的防止高压喷射水侵入的保护等级IP66M的直驱马达。(2010年6月 NSK调查结果)
※2 已经被第三方テュフ ラインランド ジャパン所证明(IEC60529、IEC60034-5) 。

图17 大扭矩马达TMPNZ系列(防水试验)

3.4. PX系列DD马达的特点

大扭矩马达PX系列(如图18)有以下特点。

图18 大扭矩马达TMPX系列
  • ① 通过高加减速缩短定位时间
    由于在马达的可动部件(转子)外周配置高输出的绕组,惯性偏转力矩极小,使加减速性能(到达目标转速为止的时间)与过去相比提高了约2倍。
  • ② 通过强化结构提高运行精度
    由于提高马达的刚度,抑制回转工作台的振动,可提高马达的精度。还有,为了不对马达产生不良影响,采用了马达的发热不容易传到回转工作台的结构。
  • ③ 紧凑的尺寸以及较大的中空径
    把外径尺寸限定在与原产品相同的Φ160mm,Φ35mm的空中孔可确保吸附喷嘴的配管或信号线的铺设。另外,因为马达外周部没有突起,更容易配置周边机器。

4. 后序

介绍说明了高速、高精度的大扭矩马达PS系列所采用的技术。另外,运用PS系列技术开发出了PN系列、PNZ系列、PX系列,并对各系列的特点进行了介绍。
针对于收集到的对大扭矩马达的各种各样的要求或期待,FA用大扭矩马达作为驱动装置,为了使其使用变得更方便,用途变得更广泛,今后还会继续进行新技术和新产品的开发。
