NSK成功开发高刚度、超大扭矩旋转定位单元“定位型扭矩电机™”
日本精工株式会社（以下用“NSK”表示，总公司/东京都品川区、董事长、代表执行总经理 大塚纪男）成功开发出“定位型扭矩电机™”。该装置是由扭矩电机™与零背隙精密减速机组合，可承受最大700kg･m2的惯性扭矩*1并进行高速、高精度旋转定位。
NSK将以本产品开拓液晶设备、太阳能液晶面板、汽车零件及大型零件加工设备市场，预计2014年全球销售额达到10亿日元。
*1 惯性扭矩：表示旋转运动物体惯性大小的物理量。为物体的质量乘以该物体与旋转轴距离的平方，单位kg･m2
现在，面向液晶电视和太阳能发电的液晶面板正向大型化发展。同时，汽车零部件等大型零件加工设备需求的精度也越来越高。为了满足市场上这种大型、重型零件的高速、高精度旋转定位的需求，NSK开发了「定位型扭矩电机™」。本产品主要由扭矩电机™与零背隙精密减速机组合，实现了高扭矩、高精度产品的紧凑化，也使得大型零件的高速、高精度旋转定位变为可能。
NSK已于7月20日——7月22日在东京举办的[第20届运动与工程技术展示会]中展出此产品。
【产品的特长】
扭矩电机™和精密减速机组合，最大可承受700kg･m2的惯性扭矩、最大输出扭矩有500N・m和1960N・m共2种。将以往困难的生产工序变为可能，为改善生产线做出突出贡献。 组装在扭矩电机™内的精密减速机，因其不会产生背隙，重复定位精度可达到±5秒。
◆ 结构紧凑、高刚度、大口径的中空孔
采用结构紧凑的薄型设计的同时，实现许容扭矩载荷为9000N･m的高刚度。同时，旋转部位的中心部设计有大口径的中空孔，装置的接线、接管等操作更加便利。
◆ 驱动单元与大扭矩电机™采用同一系列
采用安装方便，在市场上获得好评的扭矩电机™相同系列的驱动单元，安装调试简单。
【产品效果】
- 安装时间的缩短及高速高精度的旋转定位精度，提高了生产能力。
- 可实现装置的小型化。
NSK今后会根据各种产业的需要，开发高精度・紧凑型・高速定位技术产品，逐渐扩充扭矩电机产品。
高刚度・超大扭矩 高精度旋转定位单元
「定位型扭矩电机™」
|
产品型号 |
||||
XY-SR4500FN001 |
XY-SR4500FN002 |
XY-SR620HFN001 |
XY-SR620HFN002 |
||
性能
|
最大输出扭矩 [N・m] |
500 |
1960 |
||
减速比 |
20 |
24 |
|||
旋转位置检测器分解能 [分割/旋转] |
52,428,800 |
62,914,560 |
|||
重复定位精度 [秒] |
±15 |
±5 |
±15 |
±5 |
|
输出轴跳动量 [μm] |
10 |
||||
极限力矩载荷（单一） [N・m] |
2250 |
9000 |
|||
极限负载惯性扭矩 [kg・m2] |
200 |
700 |
|||
质量 [kg] |
105 |
220 |
|||
本产品的开发可以实现以往难以实现的生产工序，为改善生产线做出了突出的贡献。

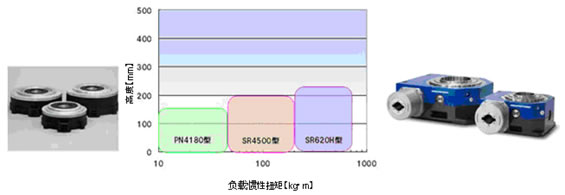

紧凑型、高刚度设计
采用222mm高度薄型结构、扭矩载荷最大可对应9000N･m。
|
产品型号 |
||
XY-SR4500型 |
XY-SR620H型 |
||
性能 |
极限力矩载荷（单一） [N・m] |
2250 |
9000 |

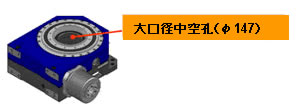

业内最大口径的中空孔

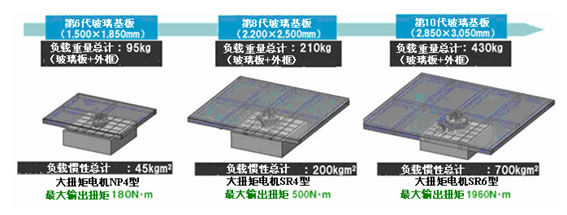

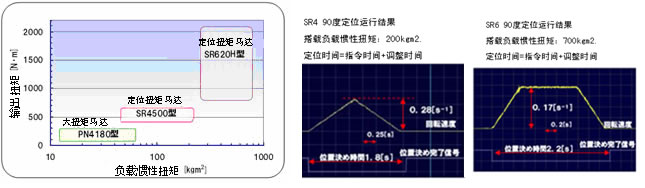

具有大惯性扭矩，可实现高速旋转定位
